Arduino Datenbrille. Ein HMD für's Multimeter

Hier ist meine selbstgebaute Datenbrille, basierend auf einem Arduino Pro Micro
Am Anfang hatte die Datenbrille keinen Zweck, Ich wollte einfach nur eine haben ;)

English Version on Hackaday.io

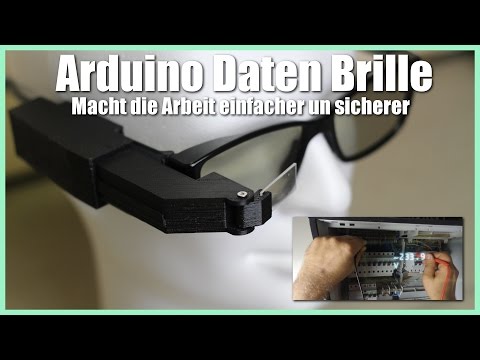

Video

Das Prinzip

Der erste Versuchsaufbau

Und der fertige Prototyp

Das Auge sieht das Display durch die Linse und erzeugt so ein virtuelles Bild in einer Distanz von +-30 cm

Die Optik

Die optimale Linse zu finden war eines der grössten Probleme. Da ich kein Experte in Optik bin, habe ich einige Zeit im Internet verbracht um mein Verständnis über Virtuelle Bilder, Brennpunkte und Vergrößerungen zu verbessern.

Ich benutze hier eine Kunststofflinse mit einem Brennpunkt von 100 mm. Das Display befindet sich 73 mm von der Linse entfernt. Der Vergrößerungsfaktor liegt bei 3.

Auf diese Webseite sind alle Formeln zusammengefügt die man für die Berechnung braucht.

http://hyperphysics.phy-astr.gsu.edu/hbase/geoopt/image4.html

Die Elektronik

Hier ein Schema mit den Modulen und wie sie angeschlossen sind.

Und fertig angeschlossen

Alle Bauteile

• 1 Arduino pro Micro http://amzn.to/2eBoBvf
• 1 Bluetooth V4.0 HM-11 BLE Module http://amzn.to/2ftXxgL
• 1 Oled Display 0.66 Zoll 64x48 pixel
• 1 280mA LiPo Akku http://amzn.to/2gd324r
• 1 Mini Schiebeschalter
• 1 Ladeelekronik mit micro USB Anschluss
• 1 kleine PVC Spiegel (Bastelgeschäfft)
• 1 Reflektor. Ein Stück von einer CD Hülle
• 1 Linse 30 mm Durchmesser Brennpunkt 100 mm

Das Gehäuse

Die ersten Gehäuse habe ich aus Pappe gebaut. Das geht schnell und funktioniert ziemlich gut.

Dann habe ich das ganze in 3d gedruckt

Alle STL files findet Ihr hier GitHub

Das Multimeter

Ich benutze hier das Multimeter Owon B35T. Dieses ist ein low cost Gerät mit integrierter Bluetooth 4.0 Schnittstelle.

Ich habe die Datenübertagung vom Multimeter mit dem Arduino abgefangen und analysiert.

Damit konnte ich dann die Daten vom Multimeter am Oled Display anzeigen

Die Software

Ist noch nicht ganz Fertig. Man muss zuerst die Software (serialtest3) zum koppeln der Bluetooth Geräte auf den Arduino kompilieren. Dann das ganze manuell ausführen

AT+ROLE1 moule = central

AT+RESET reset

AT+SHOW1 show Bluetooth name in response

AT+IMME0 connect automatically

AT+FILT0 scan for devices

AT+DISC? Show devices

Um das Owon B35T zu koppeln,  AT+CONE0(Mac Adresse des Multimeters) eingeben

und schon kann man die Daten auf dem Arduino empfangen

Danach kann man dann die eigentliche Soft (oledbluetest2) auf den Arduino setzen. Beim Einschalten, verbinden sich dann beide Geräte automatisch.

An der Software arbeite ich noch, sie müsste aber in ein paar Wochen fertig sein

Die Soft befindet sich auch auf GitHub

Das fertige Gerät

Alle Elektronik Teile passen rein

Der Spiegel, die Linse und der Reflektor

Wie ich Schritt für Schritt die Datenbrille entwickelt habe kann man hier nachlesen https://hackaday.io/project/12211/logs
