Hallo,
Ich war immer schon begeistert von LED Uhren. Eines Tages hatte ich die Idee mir eine Led Taschenuhr zu bastelen.
Zuerst wollte ich die Elektronik selbst entwickeln, habe dann aber entschieden dass eine billige Led Armbanduhr es auch tut.
Das Ergebniss ist eine Led Taschenuhr fur Zeitreisende mit einem Geek-Faktor von 100%.
In dem Sinne ... Bazinga.
Vorbereitung

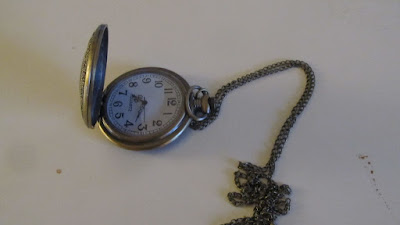

2 Billige Uhren aus dem Internet bestellen. Die Taschenuhr war 7.99Euro und die LED Armbanduhr 8.79€
Dann die Uhren auseinandernehmen.
Alles abtrennen und abschleifen, was nicht gebraucht wird. Nach dem Motto, was nicht passt wird passend gemacht.
Nicht Vergessen die Glässer abzukleben.
Den oberen Knopf entfernen und ein Loch anstelle bohren. Den unteren Knopf etwas abschleifen.
Ein Loch ins Gehäuse bohren, Dies dient dazu den Knopf im Inneren zu ereichen, um die Uhr einstellen zu können.
Der alte Einstellknopf der Taschenuhr wird mit Epoxyd Kleber an der Sprungfeder angeklebt.
Umbau der Elekronik
Zuerst mal brauchen wir einen neuen Einschaltknopf.
Ich benutze dafür einen Messingdraht. Diese wird zu eine Schleife verdrallt und ein Kabel angelöted.
Dann wird das ganze mit Schrumpfschlauch isoliert.
Jetzt mit Epoxit Kleber in der Uhr befestigen, so dass die Sprungfeder beim drücken den Messingdraht berührt.
Einen zweiten Draht unten an der Sprungfeder befestigen und mit Epoxit festkleben.
Die zwei Drähte an die Uhrelektronik festlöten.
Alles ins Gehäuse der Taschenuhr einsetzen (Fummel Fummel), bis es Passt,Sitzt und Luft hat.
Rückwanddekel der Taschenuhr wieder aufstecken und oh Wunder, er passt.
Fertig ist die Uhr.
Einstellen und Ablesen der Uhr
Mit einer Büroklammer durch das Loch den Knopf drücken um die Uhr einzustellen.
Der Ausenring ergibt die Stunden. Der Innenring die Minuten in 5er Schritten.
Die 4 Punkte werden den als 1 - 4 Minuten dazu gerechnet. Hier ergibt die Uhrzeit 06:54 Morgens.
ENDE.
